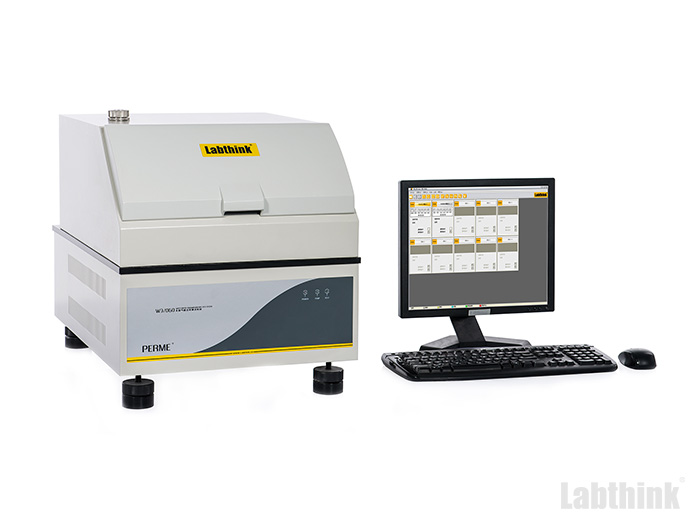

W3/060水蒸气透过率测试系统，专业、高效、智能的WVTR高端测试系统，适用于塑料薄膜、复合膜等膜、医疗、建筑领域等多种材料的水蒸气透过率的测定。通过对水蒸气透过率的测定，达到控制与调节包装材料等产品的技术指标。
产品特点
专 业
W3/060基于杯式法测试原理，是一款专业用于薄膜试样的水蒸气透过率（WVTR）测试系统，可检测最低至0.1g/m2·24h的水蒸气透过量；配置的高分辨率称重传感器，在保证了高精度的前提下，提供了优秀的系统灵敏性。
- 宽范围、高精度、自动化温湿度控制，轻松实现非标测试
- 标准吹扫风速保证了透湿杯内外湿度差恒定
- 系统称重前自动清零，保证每次称量的准确性
- 系统采用气缸升降式机械结构设计和间歇称重测量方法，有效降低了系统误差
- 可快速接入的温湿度检定插口方便用户进行快速校准
- 提供标准膜和标准砝码两种快速校准方式，保证检测数据的准确性和通用性
高 效
W3/060采用精密的圆形托盘设计，可以同时容纳6个透湿杯，同时测试6种不同的试样；一台主机可以扩展连接9台卫星机，轻松实现60个试样并行测试。
- 精密的机械设计不仅保证了系统的超高精度，而且极大的提高了检测效率
- 6个透湿杯均可进行独立试验，试验过程互不干扰，试验结果独立显示
- 系统最多可支持10台仪器并行连接，建立60个试样同时试验的高效系统
智 能
W3/060搭配了Labthink最新的操作软件，具有人性化的操作界面和智能化的数据处理功能；同时，在局域网的环境中，还支持LystemTM实验室数据管理系统，统一管理试验结果和试验报告。
- 基于Windows的操作界面，方便用户操作和快速学习
- 支持试验数据多格式存储，方便数据导入导出
- 支持便捷的历史数据查询、比对、分析和打印等多种功能
- 支持LystemTM实验室数据共享系统，统一管理试验结果和试验报告
测试原理
W3/060采用透湿杯称重法测试原理，在一定的温度下，使试样的两侧形成特定的湿度差，水蒸气透过透湿杯中的试样进入干燥的一侧，通过测定透湿杯重量随时间的变化量，求出试样的水蒸气透过率等参数。
参照标准
该设备满足多项国家和国际标准：
GB 1037、GB/T 16928、ASTM E96、ASTM D1653、TAPPI T464、ISO 2528、DIN 53122-1、JIS Z0208、YBB 00092003
测试应用
| 基础应用 | 薄膜 | 适用于各种塑料薄膜、塑料复合薄膜、纸塑复合膜、土工膜、共挤膜、镀铝膜、铝箔、铝箔复合膜、防水透气膜等膜状材料的水蒸气透过率测试 |
|---|
| 片材 | 适用于各种工程塑料、橡胶、建材等片状材料的水蒸气透过率测试。如PP片材、PVC片材、PVDC片材等 |
| 纸张、纸板 | 适用于纸张、纸板的水蒸气透过率测试，如烟包铝箔纸、利乐包片材等 |
| 纺织品、无纺布 | 用于纺织品、无纺布等材料的水蒸气透过率测试，如防水透气布料、尿不湿无纺布面料、卫生用品用无纺布等 |
| 扩展应用 | 倒杯法测试 | 将薄膜、片材试样装夹在透湿杯中，试样的上表面覆盖蒸馏水，下表面处于一定湿度的环境中，使试样的两侧形成一定的湿度差，蒸馏水通过试样进入环境中，通过测量透湿杯重量随时间的变化量，从而得出其水蒸气透过率（注：需倒杯法透湿杯） |
|---|
| 人造皮肤 | 人造皮肤需要一定的透水性，才能保证在植入人或动物身上后具有良好的呼吸性能，本系统可以用于测试人造皮肤的透湿性能 |
| 医疗用品及辅料 | 用于医疗用品及辅料的水蒸气透过性测试，如膏药贴剂、无菌护创膜、美容面膜、疤痕贴等材料的水蒸气透过率测试 |
| 太阳能背板 | 适用于太阳能背板的水蒸气透过率测试 |
| 液晶显示屏膜 | 适用于液晶显示屏膜的水蒸气透过率测试 |
| 漆膜 | 适用于各类漆膜的阻水性测试 |
| 化妆品 | 适用于化妆品保湿性能的测试 |
| 生物降解膜 | 适用于各种生物降解膜的阻水性测试，如淀粉基包装膜等 |
技术指标
| 指标 | 薄膜测试 |
| 测试范围 | 0.1～10,000 g/m2·24h（常规） |
| 试样数量 | 1～6 件 （数据各自独立） |
| 测试精度 | 0.01 g/m2·24h |
| 系统分辨率 | 0.0001 g |
| 控温范围 | 15℃～55℃（常规） |
| 控温精度 | ±0.1℃（常规） |
| 控湿范围 | 90%RH～70%RH注（标准90%RH） |
| 控湿精度 | ±1%RH |
| 吹扫风速 | 0.5～2.5 m/s （非标可选） |
| 试样厚度 | ≤3 mm （其他厚度要求可定做） |
| 测试面积 | 33 cm2 |
| 试样尺寸 | Φ74 mm |
| 试验箱容积 | 35 L |
| 气源 | 空气 |
| 气源压力 | 0.6 MPa |
| 接口尺寸 | Φ6 mm 聚氨酯管 |
| 外形尺寸 | 660 mm (L) × 480 mm (W) × 525 mm (H) |
| 电源 | 220VAC 50Hz / 120VAC 60Hz |
| 净重 | 70 kg |
注：指膜两侧相对湿度，试验腔对应湿度 10%RH-30%RH。
产品配置
标准配置：主机、计算机、专业软件、透湿杯、气体干燥装置、自动干燥过滤器、校验砝码、通信电缆、取样器、供气阀门管件
选购件：卫星机、标准膜、空压机、干燥剂
备注：本机气源进口为Φ6mm聚氨酯管；气源、蒸馏水用户自备
